智能電接點液位顯示控制報警系統
（1）產品概述
在工業生產及日常生活的供水系統中，有很多場合需要對液位/水位/油位進行監控，準確指示液位情況，并對其進行自動控制，補充液位介質。 我公司自主研發生產的SQ-YWA智能電接點液位顯示控制報警系統，在運用微處理技術的基礎上，通過接收液位開關信號，分別設定每個液位開關的液位值，以LED數碼形式指示當前液位，并在設定的虧水、溢水位發出聲光報警信號，在停泵、起泵位置發出停起泵信號。該系統可以和計算機連接通訊，是一款高性價比的產品，廣泛應用于高層建筑、水廠、污水處理行業等。

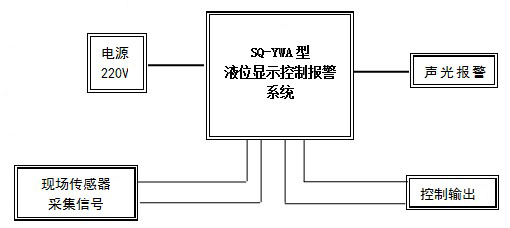

（2）系統結構

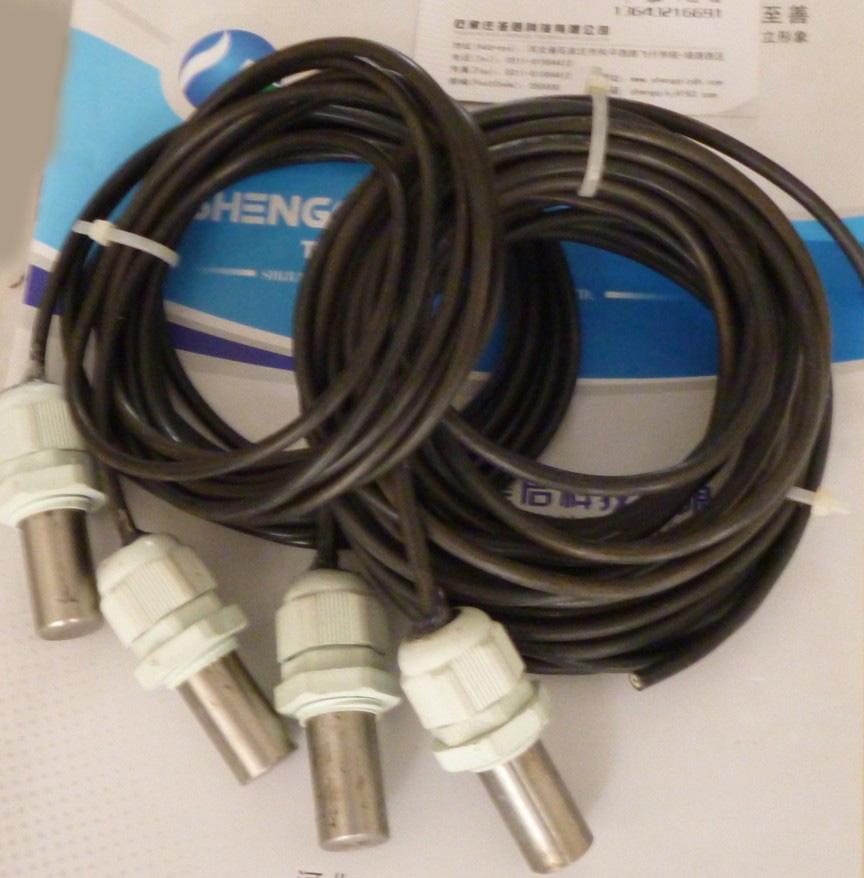

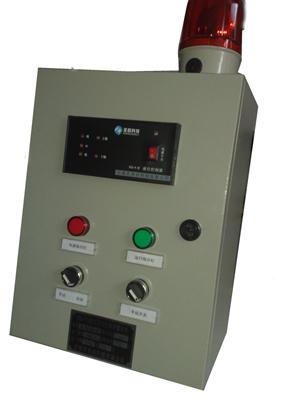

石家莊圣啟科技有限公司的SQ-YWA智能電接點液位顯示控制報警系統，主要由液位監控主機和液位傳感器構成。
（3）功能特點
①采用新一代模塊電路，測量精確、性能穩定，無故障；
②各監測水點的水位高低、控制設備運行狀態、故障情況、報警指示等均能在值班中心清晰顯示，一目了然；
③可執行命令對水泵自動開停，電磁閥自動開閉，實現對水泵的強?？刂?；
④手動、自動靈活切換功能；
⑤超限，發出聲光報警信號；
⑥上、中、下水位能夠?qū)崿F(xiàn)單獨控制；
⑦清晰、直觀表達電源指示功能、工作運行狀態指示、報警指示、自動消音功能等
⑧可用于污水池、化糞池、排污池效果好，使用壽命長；
⑨根據客戶特殊要求，可以和啟動柜做在一起，訂購時請與我們聯系詳細說明并提供供電功率和控制要求；

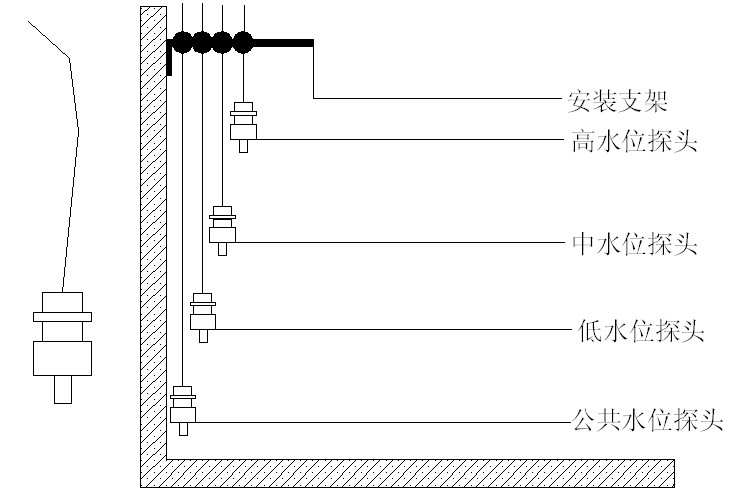

（4）傳感器安裝示意圖
（5）適用范圍
①一般工業及民用建筑水箱、油箱、蓄水池、污水池、水塔等液位的自動測量和控制；
②適用于鍋爐汽包、高壓加熱器、低壓加熱器、除氧蒸發器、分離器、水箱等的液位測量和控制；
③用于各種石油化工系列非導電易燃易爆和腐蝕性介質的液位測量和控制。

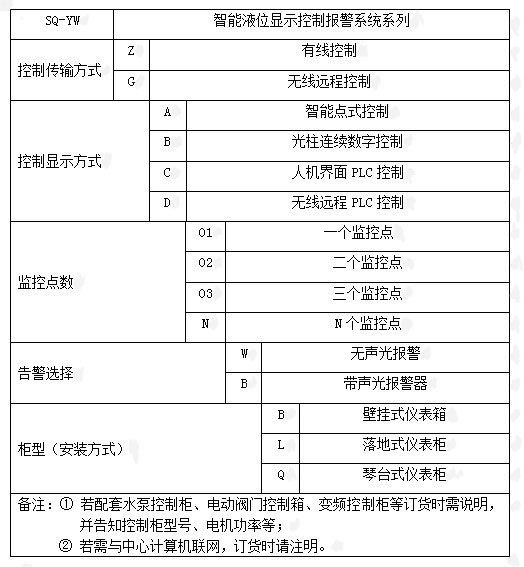

（6）綜合選型表
（7）產品應用實例

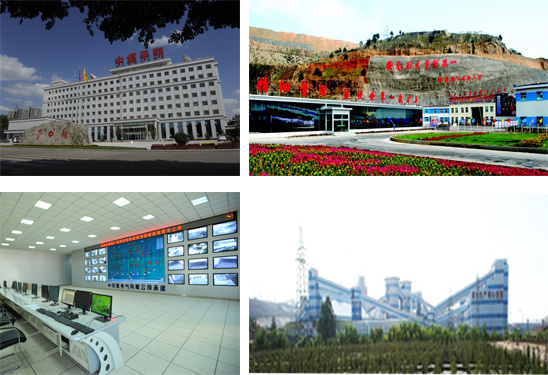

⒈中煤集團平朔煤業：點式液位顯示控制報警系統設備
中煤集團平朔煤業位于山西省朔州市，現擁有安太堡、安家?guī)X兩座特大型露天礦、三座大型現代化井工礦、五座配套洗煤廠和兩條鐵路專用線，是我國目前規模最大、現代化程度最高的露井聯采煤炭企業。平朔礦區采用先進的露井聯合開采方式生產原煤，企業用水量巨大，供水水池建在山丘上，水池中的水是由深井泵打入進去的，水池建在高處，通過壓力自重供應給廠區用水，因用水量較大，水位變化速度較快，導致以前使用的浮球開關經常損壞，出現虧水、溢水現象，延誤原煤生產。我公司技術部人員仔細查看現場情況，科學設計實施方案，采用電接點式液位顯示控制報警系統解決了這一問題，液位控制點反映動作靈敏迅速，降低故障發生率，提高原煤生產效率。
⒉石家莊新婦幼保健醫院：智能光柱數字+電接點式液位顯示監控報警系統

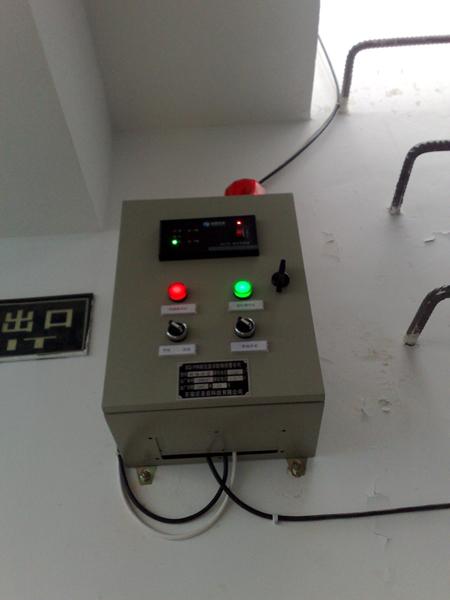

石家莊市婦幼保健院（石家莊市第六醫院）是一所省、市級醫保和新農合定點機構的三級婦幼保健醫院。醫院新建的婦產大樓，使用我公司兩套液位監控設備。電接點式液位顯示控制系統安裝在水泵房值班室內，對生活水池的液位進行集中控制顯示及報警，主要通過水池內液位的高低變化來啟停深井泵。當水池內液位處于低位時，開啟深井泵進行供水；水池內液位處于高位時，停泵；超高水位時，發出聲光報警。
智能光柱數字液位監控設備安裝在消防監控值班室內，可以連續數字形式顯示消防水池的液位變化情況，當消防水池或水箱內出現虧水、溢水、超高位、超低位等異常情況時，發出聲光報警并及時提醒值班人員。
