第一部分：概述

1、醫藥庫房發展現狀：

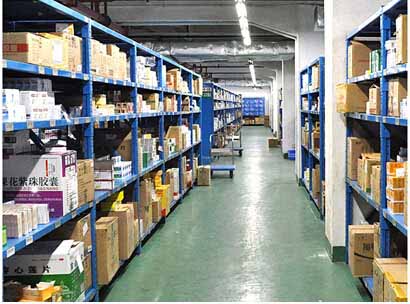

藥品作為一種特殊商品，直接關系到人民的生命健康問題?？萍己侠淼臏貪穸拳h(huán)境是保證藥品存儲安全的首要條件，應根據藥品標示的貯藏條件要求，分別儲存于冷庫（2-10℃）、陰涼庫（20℃以下）或常溫庫（0-30℃）內，各庫房的相對濕度均應保持在45%—75%之間。冷庫，原材料庫存儲環境未知，可能會影響藥品品質，類似疫苗存儲，一旦出現溫濕度偏差，可能會導致疫苗變質，后果不堪設想。傳統的溫濕度監測儀手持溫濕度為廣，壁掛式也有，數據不能實時反饋到相關人員，這樣，即使出現狀況也不能及時作出相應措施會造成一定的損失。手工記錄溫度數據，不準確不直觀，容易出錯和遺漏，不便于長期保存。設備使用狀況和性能不能直觀查看和分析。

2、發展趨勢

    在GSP新規范中，對如何監管藥品庫房環境溫濕度，做出了明確規定：“企業應設置溫濕度實時監測系統，通過對庫房環境溫濕度的自動監測和數據采集，對庫房溫濕度實行24小時連續、自動的監測和實時記錄，和異常報警。每一倉間（或庫房）應設置多個溫濕度監測設備，用于庫房溫濕度狀況的自動監測和數據采集?！?nbsp;在過去的幾年里傳統的溫濕度監測方式正在被智能化、自動化、無紙化、網絡化的溫濕度監測系統所取代，可以預見，在未來幾年里，我國所有醫藥生產和經營企業都將轉變溫濕度監測方式，統一裝配智能化的溫濕度監測系統，以滿足國家藥品監管的要求和政策。從藥品監管的安全性與國家藥品管理相關政策及藥品生產、經營企業順利通過GSP認證等方面考慮，時代呼喚更加智能化的溫濕度監測方案的出現。

我公司針對2013新版GSP制定方案，延續公司環境控制產品的優異功能，研制了符合新版GSP要求的醫藥庫房溫濕度環境監控系統。

3、醫藥庫房溫濕度環境監控系統

我公司針對2013新版GSP制定方案自主研發的SQ-HY7700醫藥庫房環境溫濕度系統主要用于對藥品庫房的溫度、濕度、壓力、氧氣含量、二氧化碳含量、煙氣等的遠程監測。

該系統充分利用物聯網技術和組態軟件實時遠程獲取藥品倉庫內部的溫度、濕度、氧氣含量、二氧化碳含量等環境參數及視頻圖像，并將數據傳輸?shù)?/span>PC機上進行存儲與分析，可輸出打印曲線，在設備異常情況下還以多種形式的報警通知相應人員，使倉儲環境監控達到無人值守，為倉儲高效的管理、使用和安全運營提供有力的保證。

第二部分：系統組成

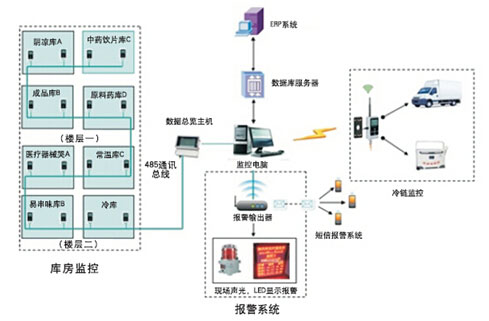

系統由測點終端、管理主機、以及中心服務器控制平臺等組成。

1、測點終端

測點終端能夠?qū)χ苓叚h(huán)境溫濕度進行實時數據的采集、傳送和報警。

SQ-HY7700醫藥庫房環境溫濕度終端機主要用于對藥品倉庫的溫度、濕度、壓力、氧氣含量、二氧化碳含量等的遠程監測，并將數據傳輸?shù)焦芾碇鳈C(jī)上進行存儲與分析，在設備異常情況下還以多種形式的報警通知相應人員。

2、數據通訊

    支持多種組網方式：系統支持485總線、以太網、GPRS無線網絡、免費頻段無線網絡等目前各種通訊方式，不同現場可選擇其中一或多種組網方式，實現靈活組網、方便組網，實現系統構架的最優化、簡便化、實用化

3、 中心服務器控制平臺：

中心服務器控制平臺可選用物聯網感知應用平臺或者是為客戶專門定制的操作監測平臺軟件。通過監測軟件實現對監測區域的溫濕度實時監測、數據閃爍語音報警、短信報警、電話撥號報警、遠程自動控制、實時曲線、歷史曲線、數據報表、數據存儲、打印、數據轉存為TXT、EXCEL等。

第三部分：系統的功能特點

成套系統可實現功能：實時監測各監測點溫濕度數據；自動記錄；短信、現場報警；客戶端查詢；遠程管理；

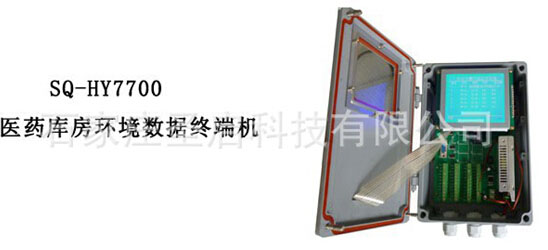

1、醫藥庫房環境數據終端機

   1、1、組成

溫濕度變送器、電源適配器、通訊轉換器、控制轉換器、聲光報警器、UPS、工業計算機、顯示器、通訊線纜及施工所需輔助設施等。

   1、2、終端機性能特點

①環境實時監測：

通過溫濕度、CO2/煙氣等傳感器監測藥品倉庫內的環境，通過無線傳輸技術將相關數據傳送到用戶監控終端并對數據進行采集、分析運算、控制、存儲、發送等功能。實時監測每隔1分鐘更新一次。

②分區域監測

同一個庫房內劃區域控制管理，可實現每個倉儲區不同溫濕度、不同氣體配置等環境技術指標。用戶可以通過上位機來監測、查詢各區域的數據。也可以對個分塊進行單獨控制和整體協調控制。

③數據查詢/存儲功能

具有具有大容量固態存儲內存，現場可顯示、查詢監測數據和設備工作參數。歷史記錄查詢： 每30分鐘自動記錄一次， 溫度超標時：每1分鐘自動記錄一次。測點終端采集的數據通過網絡自動傳送到管理主機進行處理和記錄。

④通信功能

PRS/GSM/3G、RS485總線、光纖等多種通訊方式，支持多中心通信。

⑤報警控制

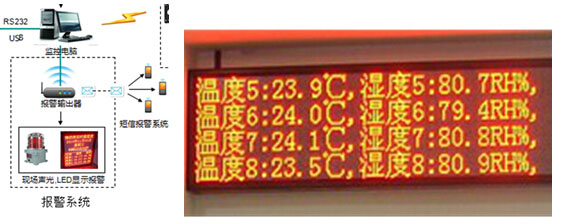

用戶可設定某些參數指標的上限和下限。高于或低于這個溫度范圍都會產生報警信息，并在上位機中控平臺和現場控制節點顯示出來。能夠?qū)崿F(xiàn)就地和在指定地點進行聲光報警，同時采取短信通訊等方式對不少于3名指定人員報警。

⑥供電方式

內置電源，外部供電兩種方式，系統在外部供電中斷、計算機關閉或故障等情況先仍能正常運行。

   1、3、系統主要產品性能參數

2、中心服務器控制平臺

2、1概述

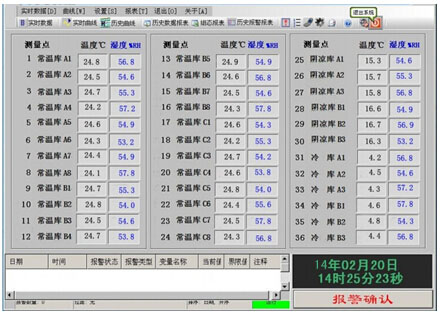

中心服務器控制平臺可選用物聯網感知應用平臺或者是為客戶專門定制的操作監測平臺。通過軟件實現對監測區域的溫濕度實時監測、數據閃爍語音報警、短信報警、電話撥號報警、遠程自動控制、實時曲線、歷史曲線、數據報表、數據存儲、打印、數據轉存為TXT、EXCEL等。

2、2、功能特點

①豐富的用戶管理功能：

據使用者操作權限不同，設置不同的管理權限，實現分區、分級、分權限的軟件操作管理，高權限者可查看不同區域的各類參數，并可修改相關參數，較低權限者只能查看指定區域的數據，能對參數設置進行修改。

②規范、生動的軟件界面：

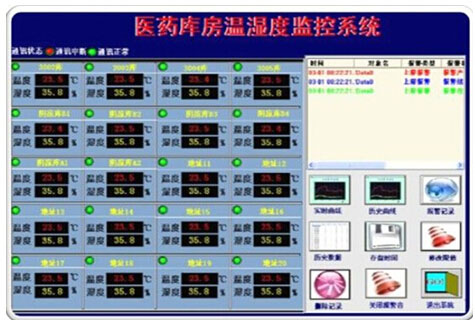

系統采用組態軟件平臺開發，具有功能豐富、性能穩定、界面生動、美觀的特點，據需要可繪制電子地圖、監測點分布圖等，達到監測位置準確，監測對象一目了然的效果，確保出現報警時，以最快的速度準確定位報警地點，以便及時做出有效處理。

③系統升級、系統擴展、維護方便：

模塊化的管理，便于軟件的升級、系統擴展及日常維護。

④系統提供與其它系統平臺對接接口（開放數據庫互連接口（ODBC）），輕松實現與其它系統數據交互，實現監測信息共享。

⑤據需要可以選配LED電子屏或大面積液晶顯示器，可放于監測中心或其它位置，便于溫濕度數據的查看或作為公共信息看板使用。

⑥系統從網絡訪問方式上分為單機版和網絡版，單機版軟件不支持網絡訪問，只允許在運行監測系統的計算機上對溫濕度數據進行監測與管理，單機版適用于相對獨立的區域性監測；網絡版支持通過內部網絡或互聯網的遠程計算機通過網絡來對溫濕度數據進行查看與管理，網絡版適用多區域、需要分散與集中監管的遠距離監測與管理的應用。
