產品綜合描述
近年來，半導體、PCB AOI行業中對高速相機的應用已經獲得了市場的普遍認可。但隨著生產產品升級迭代，行業應用也隨之升級，上一代的高速相機在許多新興應用場景中已無法勝任。對于更高幀率、更大分辨率的需求已日漸凸顯，新一代高速相機的時代悄然來臨。

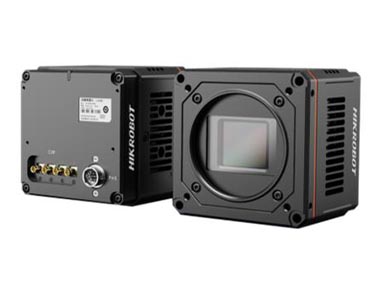

海康機器人針對市場需求，推出2100萬像素CXP-12超高速面陣相機。相機搭載GPixel GSPRINT 4521芯片，滿分辨率5120×4096。采用CXP-12傳輸接口，最大幀率高達222fps。相較上一代高速相機，能夠提供更高的幀率，更大的分辨率以及更好的靈敏度，同時相機采用低功耗無風扇設計，完美匹配高速半導體以及PCB AOI應用。

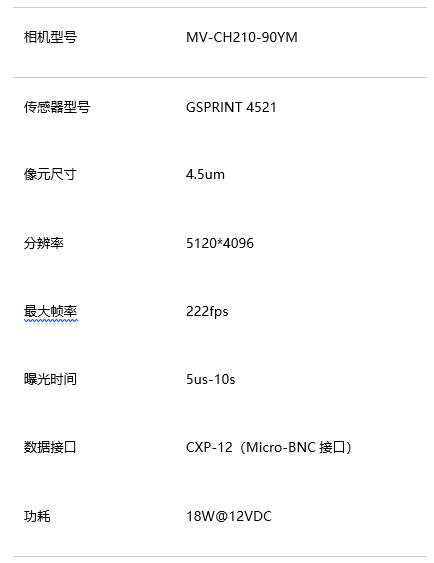

主要性能指標
●分辨率5120×4096，滿分辨率下最大幀率可達222fps。支持ROI提幀率
●像元尺寸大，圖像質量?jī)?yōu)異
●超短曝光時間支持至5us，適應飛拍應用
●內置復合ISP校正算法，保證圖像一致性
●低功耗無風扇設計，保證飛拍穩定性
●M58光學接口，可通過轉接環適配F口鏡頭
產品優勢
1. 低功耗設計、無風扇結構
●優化硬件和算法框架設計，有效降低相機工作功耗。

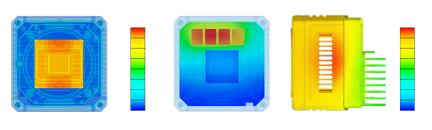

●通過獨特的結構設計，采用中框通孔將核心器件的溫度傳導至相機外殼，繼而通過散熱鰭片將熱量轉移至環境中。

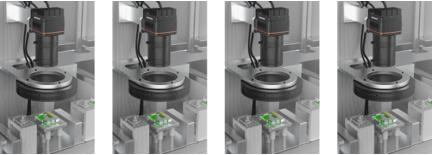

●針對高速飛拍應用，取消風扇結構避免震動，保證拍攝穩定性和精準度。
2. 輪詢功能
●Sequencer輪詢支持相機保存多組預設參數，進行周期性采集。
●基于SMT AOI行業需求，提升多種光源下相機參數切換效率。
產品應用案例
●SMT行業，適合SPI和AOI工序，Sequencer功能配合多色光源做偽3D
●電子半導體行業，晶圓檢測，可以有效提升檢測效率，加快生產節奏
專利布局
1. 專利申請?zhí)枺?02110659896.4，專利名稱：供電輸入、輸出裝置及視頻傳輸系統
2. 專利申請?zhí)枺?021301246902，專利名稱：相機
