JB-JY-01人工模擬降雨系統
人工模擬降雨系統性能參數?
1、雨強連續變化范圍： | 0～ 500mm/h |
2、降雨面積：? | 0~600 平米 可根據具體要求分區訂制? |
3、降雨高度：? | 4-18m 根據實驗需求訂制? |
4、降雨均勻度： | 大于 0.86? |
5、雨滴大小調控范圍：? | 0.3～ 6mm? |
6、降雨調節精度： | 7mm/h? |
7、降雨歷時： | 任意? |
8、降雨測量誤差? | ≤2%? |
9、雨量計承雨口內徑：? | Φ200±0.6mm? |
10、雨量計分辨力： | 0.1mm? |
11、主控制器工作電壓? | AC220V 50Hz? |
12、顯示屏工作電壓? | DC24V? |
13、信號采集器工作電壓 | DC24? |
14、工作環境溫度 | 0～+60℃? |
15、工作環境濕度 | ≤95%RH(+40℃)? |
16、數據采集器存儲容量 | ≥32000 條? |
17、降雨采樣間隔 | 0~1000 秒，可調? |
18、通訊方式： | RS232? |
19、設計使用壽命： | 大于 20 年? |
? 主要功能特點
*主要管路采用防銹襯塑鍍鋅管設計制造。
*采用旋轉下噴式噴頭，銅質鍍鎳材質，3 種不同規格的噴頭，疊加式噴頭可模擬自然降雨。
*模擬降雨系統設備控制系統采用閉環自動控制技術，配備了高靈敏雨量計，以終端實際降雨參數控制降雨過程，即以實際測量的雨量值與實驗設定置之差變步長無限逼近設定值來控制調節雨強。
*控制方式采用手動控制和自動控制。
*控制器采用便攜式人機交換觸摸控制，實現全部觸摸控制降雨；控制器帶數據采集存儲功能，可 U 盤存儲數據，可將上位機軟件內嵌于其他軟件平臺。
人工模擬降雨情境展示集成軟件
根據人工模擬降雨情境展示的項目需求，我們公司定制開發人機交互軟件與操作者進行情 境展示，通過實際操作，傳感器實時監測，大屏幕數據實時顯示，透過觀測窗能看到模擬降雨 自然降雨針對不同土壤在不同坡度的一些實質性的影響，不同植被對水土水土流失的保持作用。上位機軟件實現功能：
實現模擬降雨的一鍵控制。用戶只需要選擇不同雨強，按下啟停按鈕就可以實現規定雨強的人工模擬降雨開啟/關閉；
實時監控水箱液位，實時監控風速風向?qū)崟r監測，實時監測反饋雨強大小，實時監測徑流量、泥沙含量；
軟件后臺設定工程師維修頁面，能夠監控各個噴頭，液位，壓力，變頻參數，標定參數等等；
可與大屏幕通訊，實現實時數據顯示，使旁觀者能夠看到實時數據；
能夠?qū)崟r展示雨強變化曲線圖，實時徑流量曲線圖，實時泥沙含量曲線圖；
設置液位異常報警，設置壓力異常報警，設置用戶權限，防止誤操作；

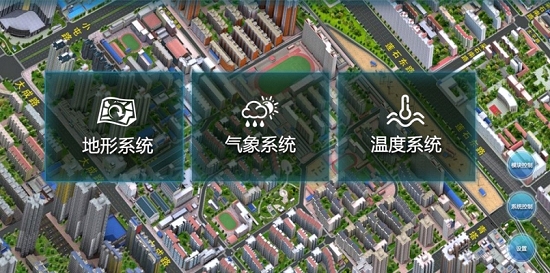

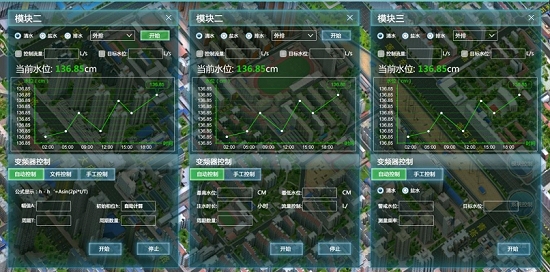

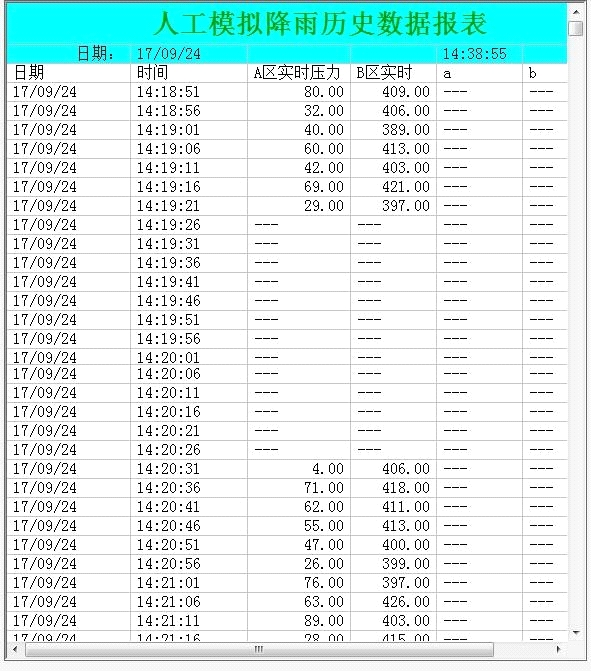

人工模擬降雨系統軟件界面
