1、系統簡介
　　艾哈代布油田位于伊拉克中南部，在瓦斯特省的努馬尼耶和庫特鎮之間，距首都巴格達約160km。艾哈代布油田一期300萬噸/年產能建設項目，是伊拉克新政府成立后恢復的第一個新建產能項目和第一個戰后對外石油合作項目。2011年6月21日，中國石油艾哈代布油田一期年300萬噸產能建設項目提前投產成功，二期600×104t /a產能預期提前3年可投產。一個現代化油田的建成，徹底改寫了伊拉克瓦西特省石油工業"一窮二白"的歷史，成為伊拉克經濟復蘇和石油工業發展的希望。
　　油田最基本的生產單元是油井，其生產管理措施需要基于對油井日產量和含水率等動態數據的掌握分析之上的。計量站連接其下屬的各個油井，完成對站內各個油井的液、油、氣三相計量，需要準確、及時地為油田地質部門提供油藏工程資料。傳統的計量站生產管理采用人工計量方式和工人三班工作制，人工計量是間歇不連續的，計量次數少、時間短，再加上部分油井間歇出油、原油含水較高，往往造成計量結果代表性差，不能為油藏工程提供真實可靠的資料；人工計量勞動強度大、效率低，也容易導致人為假數據。另外，艾哈代布油田屬于沙漠油田，其自然環境條件惡劣，再加上伊拉克安保防恐環境，使得傳統的人工巡檢計量無法適應特殊的現場環境，從而對計量系統的設計提出了更高的要求。
　　艾哈代布油田計量站采用北京迪威爾石油天然氣技術開發有限公司的撬裝計量工藝設備和儀表，計量站采用北京安控科技股份有限公司開發的E5406自動計量RTU為核心的數據采集監控設備，中控室采用SCADA系統進行遠程控制，從而實現了對撬裝計量站的完整數據監控和全自動計量，實現了現場無人值守。
　　在計量工藝設備上，采用艾默生Micro Motion質量流量計實現對進入計量站的每一口油井的產液量和介質密度的數據測量，而日產氣量的流量測量則采用天然氣流量計；在自動選井設備上，選用北京迪威爾石油天然氣技術開發有限公司開發的多通閥；數據采集監控設備選用北京安控科技股份有限公司開發的E5406自動計量RTU。從而，通過監控現場儀表、多通閥，實現了撬裝計量站的全自動運行；通過光纖與中控室SCADA系統通信，實現了計量站的遠程控制與計量。中控室SCADA系統由霍尼韋爾公司提供。

　　附圖1  計量站E5406 RTU

　　2  油田單井計量SCADA系統結構
　　2.1 系統結構圖
　　油田單井計量SCADA系統中，中控室與現場撬裝計量站RTU通過光纖網絡進行通信。一期工程中，已經投運了9套計量站RTU，而隨著油田的開發，在二期工程中還將投運5套計量站RTU。
　　計量站RTU和中控室SCADA系統是通過就地操作或中控室遠程操作來實現對進入計量站的各個油井采出物的三相日產量計量，包括日產液量、日產油量、含水率等。

　　附圖2 油田單井計量SCADA系統結構圖

　　2.2 單個撬裝計量站的設備組成
　　計量站的撬裝建設模式，是預先在工廠將工藝設備、儀表設備、控制系統等組裝成撬，減少了現場野外的施工量，有利于提高建設質量；撬裝設備能夠通過規?；少徑档驮O(shè)備采購成本；可在現場快速組裝，有利于減少現場施工成本，縮短建站工期。
　　每個計量站由多個撬裝設備組成：
　　--與油田原油系統相對應：2個多通閥撬，1個計量撬；
　　--與油田注水系統相對應：1個配水撬。
　?。?）2個多通閥撬
　　每個多通閥內的8井式多通閥，具備8個進油管線，其中7個作為井口來油管線、1個作為空頭；每個多通閥具備2個出油管線，分別接計量裝置和生產匯管。
　　因此，具備2個多通閥的撬裝計量站最多可接入14口油井的來油。
　　多通閥撬上的儀表包括：油井來油壓力檢測、可燃氣濃度檢測、H2S濃度檢測等。
　?。?）1個計量撬
　　計量撬上的工藝設備為油氣分離器，儀表設備為質量流量計、天然氣流量計，實現對井口采出物的油氣分離和日產量三相計量。
　　其它儀表包括分離器壓力、溫度、液位，可燃氣濃度檢測、H2S濃度檢測等。
　?。?）1個配水撬
　　配水撬連接多口注水井，將來自于注水站的水注入到各個注水井。配水撬上的儀表為各個注水井的注水壓力和注水流量，從而監控各個注水井的配注情況。
　　3  計量站RTU和相關設備
　　在撬裝計量站中，RTU是實現全站自動倒井、自動計量的核心自控設備。一方面，RTU用于監控站內各類儀表和執行機構，完成現場數據采集、控制和計量等任務；另一方面，RTU通過光纖網絡與SCADA系統的上位機服務器通信，實現在中控室的遠程控制和計量。
　　3.1選井多通閥
　　每個多通閥撬內均設有一套8井式多通閥。 與多通閥配套提供的是多通閥控制箱，其內部有多通閥控制器和供配電設備，用來完成對多通閥電動執行機構的三相供電驅動、閥位檢測和閥位控制；多通閥控制箱外部有指示燈和控制開關，用于對多通閥進行就地手動的選井操作。多通閥配置見附圖3.1-1。
　　多通閥控制器提供與計量站RTU進行數據通信的控制接口，以便RTU對多通閥進行閥位檢測和閥位控制，實現自動倒井和現場無人值守。

　　附圖3.1-1  多通閥配置圖

　　3.2質量流量計和天然氣流量計
　　3.2.1質量流量計
　　艾默生Micro Motion質量流量計利用科里奧利效應工作，實時測量井口來油的質量流量、密度和溫度，并根據用戶設定的純油密度和水密度，計算出原油的體積流量、含水率、純油體積流量。
　　質量流量計支持連續計量方式和油井計量方式，并提供與RTU通訊的RS485通信接口。由于撬裝計量站要通過多通閥倒井，依次對不同油井來油進行產量計量，因此，必須使用油井輪換計量方式。這就要求RTU在計量過程中，除了控制多通閥選井之外，還要向質量流量計發出啟動計量、停止計量的命令，并向質量流量計寫入其計量所需參數、讀取計量結果到RTU和傳輸?shù)街锌厥疑衔粰C。

　　圖3.2-1  質量流量計

　　3.2.2天然氣流量計
　　天然氣流量計選用旋進漩渦流量計。在計量過程中，RTU監測天然氣的瞬時流量和累計流量，并根據計量時間計算出油井的日產氣量。
　　3.3  RTU
　　3.3.1 設備硬件組成
　　E5406系列自動計量控制器選用北京安控科技發展有限公司開發的Super E50主控制器和I/O模塊。為了適應沙漠油田惡劣的自然環境，系統采用主控制器、電源、網絡等的冗余設計，并采用高防護等級的室外機柜和特殊的安裝施工。
　　Super E50 系列RTU 是安控科技集多年的控制系統開發、工程經驗設計的新型模塊化RTU 產品，可實現對工業現場信號的采集和設備的控制。該產品采用了32 位處理器和高效的嵌入式操作系統，整個系統功能強大、操作方便、集成度高，不僅能完成數據采集、定時、計數、控制，還能完成復雜的計算、PID控制、通訊聯網等功能，其程序開發方便，可與上位機組成控制系統，實現集散控制。Super E50 系列RTU 產品具有多種配置和可選功能，可根據工程的實際需求，設計開發成各種控制系統。
　　Super E50系列RTU采用適應惡劣環境下高可靠的工業應用設計，可應用于各種現場工況。

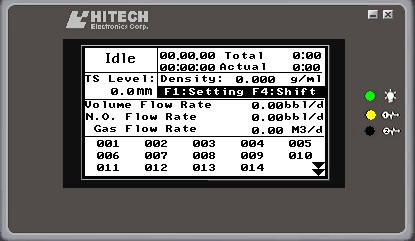

　　RTU具備多種通信接口，并通過串口連接顯示屏，因此，既可在計量站就地操作，也可在中控室上位機遠程操作。

　　附圖3.3-1  RTU機柜

　　3.3.2  RTU性能特點
　　◇ 采用32 位處理器， 嵌入式實時多任務操作系統(RTOS)
　　◇ 模塊化設計，易于擴展，可多站協調工作，組建成復雜系統
　　◇ 經濟可靠、功能強大的通信接口，支持Modbus RTU/ASCI / TCP、DNP3 等通信協議， 具有RS232、RS485、Ethernet 等通信接口
　　◇ 高效的工程開發工具，符合IEC61131-3 標準，支持LD、FBD、IL、ST、SFC 五種程序語言
　　◇ 先進的冗余/ 容錯方式
　　◇ 工業標準設計，DIN 導軌安裝結構，方便現場安裝
　　◇ 工作溫度-40 ℃～ +70℃，工作濕度5 ～ 95%RH，適應各種惡劣環境
　　◇ 通過CE 認證，達到EMC 電磁兼容3 級標準。
　　3.3.3系統功能和人機界面
　?。?) 實時監測功能
　　實時監測油田計量站的全部生產數據，如計量撬、配水撬、多通閥撬等的溫度、壓力、液位、可燃氣/有毒氣體濃度、含水率、注水流量等數據。
　?。?)  自動選井控制功能
　　根據RTU人機界面操作命令或中控室遠程操作命令，自動將某一個或多個油井切換到計量位，并啟動該油井的日產量計量。生產管理人員只需設置好每口油井的計量排序和計量時間，即可啟動RTU，由RTU完成對全站各個油井的全自動計量。

　?。?) 計量流程控制功能
　　某一個油井切換到計量位后，實時采集原油流量、含水率、天然氣流量，完成一定時間的計量（根據RTU人機界面或中控室設置）。

　　（4）  計量計算功能
　　計量過程結束后，根據計量的有效時間、原油和天然氣流量累計、含水率等數據，自動計算出采出液、油、氣、水的日產量。

　?。?）  報警與聯鎖功能
　　數據采集點報警，如液位高報警、天然氣泄漏濃度高報警等；
　　設備故障報警，如電動閥故障判斷與報警、計量流程異常等；
　　危險報警點可與設備聯動，實現聯鎖控制。
　?。?）  計量歷史數據功能
　　RTU控制器可獨立工作，并可存儲數百條歷史計量數據，供查詢和打印。
　　4、SCADA系統
　　中控室SCADA服務器通過光纖網絡與現場各個撬裝計量站RTU進行通信，及時準確地將現場數據、工藝流程、設備狀態展示給中控室生產調度人員，并能夠向現場各個RTU發送控制指令，控制現場的多通閥和質量流量計完成計量操作。
　　主要畫面包括：計量撬流程、配水撬流程、多通閥撬流程、計量排序設置、計量結果顯示等。
　　5、運行效果
　　艾哈代布油田計量站SCADA系統投運以來，工作穩定可靠，達到了預期的設計目標。生產管理人員在中控室即可對幾公里乃至幾十公里外的各個計量站進行遠程選井操作、自動計量、數據監控，實現了現場無人值守。通過多通閥選井的方式，對進入計量站的各個油井輪流進行計量，單井計量精度達到了10%以內，能夠較好地反映出油井日產量和含水率的變化趨勢。
　　這一方面能夠為油田地質部門提供及時準確的油藏工程數據，另一方面避免了生產管理人員日常驅車到現場進行巡井計量的操作，大大減輕了生產人員的工作負擔，尤其提高了在伊拉克特殊的安保防恐環境下的人身安全。
