MYL系列檢測光幕
MYL系列車輛分離檢測光幕
主要用于車輛分離的檢測和測量
該產品是在MYD產品基礎上進行集成化設計,更加簡便易用，便于安裝調試，無需控制器。主要用于車輛分離檢測、物體檢測、外形測量等應用。
在交通行業,MYL系列車輛分離光幕是智能交通系統、公路收費系 統、不停車收費系統、公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。
一、系統配置

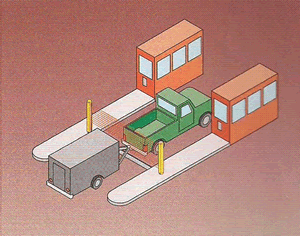

發射器和接收器：發射器內置線性排列的高能量發光元件，接收器內置與發射器數量相同的接收元件，發射器和接受器的對應光電元件依次按順序同步觸發，檢測光路是否導通，當汽車通過掃描區域時，部分或全部光束被遮擋，因而被檢測出。
防護外罩：為不銹鋼或冷扎鋼板噴塑材料，為光幕提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離光幕在潮濕地區、雨雪天氣、寒冷季節可靠使用。
二、性能特點:
集成化設計、無需控制器，簡單易用；
光幕高度：140mm到2520mm；
光軸間距：20mm、40mm兩種；
檢測距離：10m；
LED指示燈可顯示光幕的工作狀態及故障狀態；
雙NPN輸出:
輸出1:車輛檢測信號輸出;
輸出2:光幕故障報警輸出;
運用獨特算法，使光幕只檢測150mm以上的物體， 同時具有25mm的分辨率，既可以避免由陽光、飛鳥、蚊蟲及污泥引起的誤動作，也可以可靠檢測車輛掛鉤；
自動檢測故障，并忽略（屏蔽）有問題的光束，仍能保持正常工作，同時輸出報警信號；
使用高能量、高穿透率光電管，便于安裝維護；
可以實現車輛自動分離、計數、存在檢測、分類檢測、確定車頭時距；
完全消除跟車現象，將半掛車、全掛車、單車可靠分離；
專用防護外殼使用堅固的鋁型材制成，保證車輛分離器可靠用于室外的惡劣環境；

三、選型規格表:
型號 光束數目 保護高度
MYL0620 6 100mm
MYL1020 10 180mm
MYL1420 14 260mm
MYL1820 18 340mm
MYL2220 22 420mm
MYL2620 26 500mm
MYL3020 30 580mm
MYL3420 34 660mm
MYL3820 38 740mm
MYL4620 46 900mm
MYL5420 54 1060mm
MYL6220 62 1220mm
MYL7020 70 1380mm
MYL8620 86 1700mm
MYL10220 102 2020mm
MYL11820 118 2340mm
MYL13420 134 2660mm

MYL0840 8 280mm
MYL1640 16 600mm
MYL2440 24 920mm
MYL3240 32 1240mm
MYL4040 40 1560mm
MYL4840 48 1880mm
MYL5640 56 2200mm
MYL6440 64 2520mm
MYL8040 80 3160mm
MYL9640 96 3800mm
