簡介

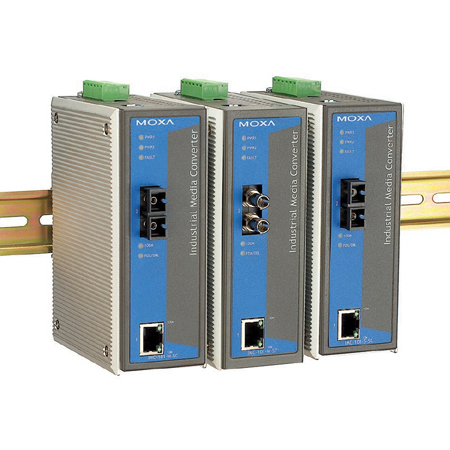

IMC-101 工業級光電轉換器提供 10/100BaseT(X) 和 100 BaseFX 之間的光電轉換。它的工業設計確保您的工業自動化應用持續運行，且每個 IMC-101 轉換器還配備有一個用于系統掉電、網絡斷線報警的輸出繼電器，這樣可以減少系統宕機帶來的損失。IMC-101 專為苛刻工業環境設計，通過危險環境認證（Class 1 Division 2/Zone 2，DNV，and GL Certification）并符合 FCC，TüV，UL，CE 標準。IMC-101 可支持工作溫度為 0 ~ 60°C，寬溫產品 -40 ~ 75°C。所有型號
皆通過 100% 烤機測試。

特點

高性能網絡交換技術

    * 10/100BaseT(X) 自適應, 支持MDI/MDI-X 自動偵測
    * 多模, 單模光纖, 可選配 SC 和 ST 接口

工業級設計, 穩定可靠

    * Link Fault Pass-Through (LFP)
    * 系統掉電, 網絡斷線可通過繼電器輸出報警
    * 冗余電源輸入

堅固的外殼設計

    * 提供標準型號 (0 ~ 60°C ) 和寬溫型號 (-40 ~ 75°C)
    * 導軌安裝或面板安裝
    * 長距型傳輸距離40 km 或80 km
    * 適用于苛刻的工業環境 (Class 1 Div.2/Zone 2)

推薦附件

    * DR 系列24 VDC 導軌電源

技術參數 標準：IEEE802.3，802.3u
接口 RJ45端口：10/100BaseT(X)
光纖端口：100BaseFX (SC/ST接口)
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M (TP端口)，
100M (光口)，F(xiàn)DX/COL (光口)
DIP 開關：100BaseFX 全/半雙工，選擇端口中斷報警拔碼
開關
報警連接：一路繼電器輸出，電流負載能為：1A@24VDC
光纖 距離：
多模： 0-5km，1300nm (50/125μm，800MHz*km)
0-4km，1300nm (62.5/125μm，500MHz*km)
單模： 0-40km，1310nm (9/125μm，3.5PS/(nm*km)
0-80km，1550nm (9/125μm，19PS/(nm*km)
最小輸出：
多模： -20 dBm
單模： 0 ~ 40 km，-5 dBm
0 ~ 80 km，-5 dBm
最大輸出：
多模： -14 dBm
單模： 0 ~ 40 km，0 dBm
0 ~ 80 km，0 dBm
靈敏度：-34 ~ -30（多模），-36 ~ -32（單模）
電源 輸入電壓：24 VDC (12 ~ 48 VDC)，冗余輸入
輸入電流（@24V）：0.2A
連接器：可插撥的接線端子
過載電源保護：1.1A
反向電保護源極性保護：提供
機械特性 外殼：IP30，金屬外殼
尺寸（W×H×D）：53.6×135×105mm
重量：630g
安裝：導軌和壁掛式安裝（可選）
工作環境 工作溫度： 0 ~ 60 °C（32 ~ 140 °F）
-40 ~ 75 °C（-40 ~ 167 °F）寬溫型號
儲存溫度：-40 ~ 85 °C（-40 ~ 185 °F）
環境相對濕度：5% ~ 95%（無凝露）
通過認證 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
危險環境：UL/cUL Class1，Division 2，Groups A，B，C和
D；ATEX Class1，Zone 2，EEx nC IIC (03CA24537)
海事：GL，DNV
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等級3
EN61000-4-3 (RS)， 等級3
EN61000-4-4 (EFT)， 等級3
EN61000-4-5 (Surge)， 等級3
EN61000-4-6 (CS)， 等級3
EN61000-4-8
EN61000-4-11
沖擊：IEC60068-2-27
自由落體：IEC60068-2-32
震動：IEC60068-2-6
MTBF：401,000 hrs
數據庫：MIL-HDBK-217F：GB 25°C
保修期５年
